볼륨은 어떻게 관리될까?
- 볼륨 헤더(Volume Header)와 섹터 테이블(Sector Table) -
앞선 글에서 디스크 매니저(Disk Manager)가 섹터의 예약(reservation)을 관리한다고 이야기하였다. 이번 글에서는 볼륨 내의 섹터들이 어떻게 관리되는지에 대한 구체적인 이야기와 이를 위해 볼륨이 어떻게 구성되어 있는지를 다룬다. 여기서 다루어지는 볼륨의 구조는 그대로 non-volatile memory (SSD, HDD 등)에 쓰여진다.
볼륨 구조
디스크 매니저의 가장 큰 역할은 파일생성과 확장을 위해 섹터들을 제공해주는 것이다. 이를 위해 각 볼륨은 파일들에 할당해줄 섹터들과 이를 관리하기 위한 메타(meta)데이터로 이루어져 있다. 메타데이터들이 저장된 페이지를 볼륨의 시스템 페이지(System Page)라고 하며, 볼륨에 대한 정보와 각 섹터들의 예약 여부를 담고 있다. 시스템 페이지는 다음과 같이 두가지로 분류할 수 있다.
-
볼륨 헤더 페이지 (Volume Header Page, 이하 헤더 페이지): 페이지 크기, 볼륨 내 섹터의 전체/최대 섹터, 볼륨 이름 등, 볼륨에 대한 정보를 지니고 있는 페이지
-
섹터 테이블 페이지 (Sector Table Page, 이하 STAB 페이지): 볼륨 내의 각 섹터의 예약여부를 비트맵으로 들고 있는 페이지

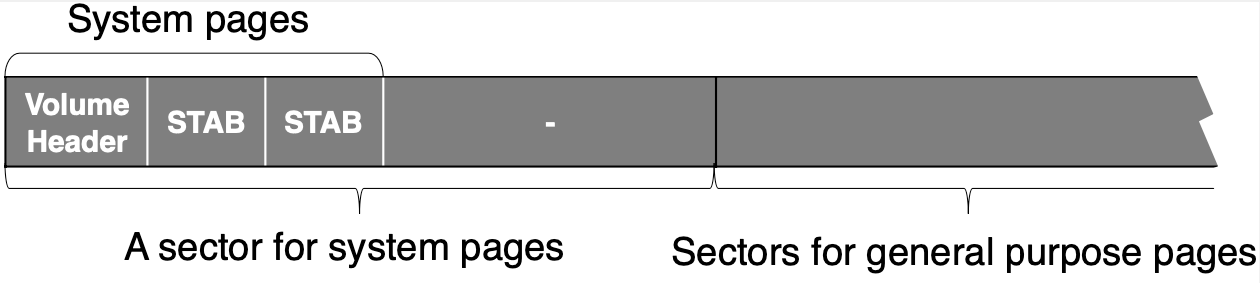

이러한 시스템페이지들은 볼륨이 생성될 때 미리 볼륨 내의 정해진 공간에 쓰이고, 이 페이지들이 포함된 섹터를 제외한 나머지 섹터들이 파일 매니저로부터의 섹터 예약요청을 처리하기 위해 사용된다. 볼륨 헤더는 볼륨의 첫 번째 페이지에 할당되고, STAB 페이지는 헤더 페이지의 바로 다음 페이지부터 볼륨의 크기를 모두 커버할 수 있는 만큼의 양이 연속적으로 할당된다(disk_stab_init()). 이를 도식화하면 다음과 같다.
첫 섹터가 시스템 페이지들을 위해 할당된 모습을 볼 수 있다. 시스템 페이지들의 수가 한 섹터를 못 채울 경우 그림처럼 시스템페이지들을 위해 할당된 섹터 내의 페이지들이 일부 사용되지 않을 수 있고, 볼륨에 크기가 커지면 이에 따라 시스템페이지들을 위한 섹터가 둘 이상 할당될 수도 있다.
볼륨 헤더 (Volume Header)
볼륨 헤더(DISK_VOLUME_HEADER)는 볼륨의 첫 번째 페이지에 쓰이며, 기본적으로 볼륨에 대한 정보들이 고정 크기로 들어가고 나머지 공간에는 가변길이 변수들이 들어간다. 볼륨 헤더가 담고 있는 정보는 크게 5가지 정도로 분류할 수 있다.
- 볼륨 정보: 볼륨 자체에 대한 정보로 볼륨 전체에 공통으로 적용되는 정보이다. 볼륨의 타입, 캐릭터 셋(set), 생성 시간, 섹터당 페이지 수, 페이지의 크기 등이 저장된다.
- 섹터 정보: 볼륨의 현재 섹터의 정보이다. 볼륨 내에 몇 개의 섹터가 있는지, 얼마나 확장될 수 있는지 등이 저장된다.
- 시스템페이지 정보: 앞서 이야기한 시스템페이지에 대한 정보들이 저장된다.
- 체크포인트 정보: 마지막으로 체크포인트가 성공 시 체크포인트의 시작 지점의 로그 레코드 LSA 정보가 저장된다. 이는 리커버리과정에서 사용된다.
- 가변길이 변수: 볼륨 헤더 페이지 내에서 볼륨 헤더의 모든 고정변수를 제외한 나머지 공간은 가변길이 변수들을 위한 공간이다. 볼륨의 full path나 사용자 정의 comment 등이 저장된다.
- 기타: reserved 등 동작과 무관한 특수목적 변수들이 저장된다.
구체적으로 볼륨 헤더 구조체(DISK_VOLUME_HEADER)가 담고 있는 정보(변수)들은 다음과 같다.
| 분류 | 변수 타입 | 변수명 | 설명 |
|---|---|---|---|
| 볼륨 | INT8 | db_charset | 데이터베이스의 캐릭터 셋 |
| INT16 | volid | 해당 볼륨의 볼륨 식별자 | |
| DB_VOLTYPE | type | 볼륨의 타입, 볼륨이 어떻게 관리될지를 결정 Permanent: 영구적으로 볼륨유지 Temporary: 서버 종료/재시작시 제거. 임시데이터를 저장하는데 기존 볼륨의 공간이 부족할 경우 생성된다. |
|
| DB_VOLPURPOSE | purpose | 볼륨의 이용목적, 볼륨을 어떻게 사용할지를 결정 Permanent: 영구적인 데이터를 저장할 것. Temporary: 임시적인 데이터를 저장할 것. 임시데이터를 저장할 때에 임시타입의 볼륨을 만들기전에 임시목적의 영구타입볼륨이 있을 경우 먼저 사용한다. |
|
| INT64 | db_creation | 데이터베이스 생성시간 | |
| INT16 | next_volid | 여러 볼륨이 있을 경우 그들을 연결하는 포인터, 다음 볼륨의 식별자를 담음 | |
| DKNPAGES | sect_npgs | 한 섹터당 페이지 수 | |
| INT16 | iopagesize | 한 페이지의 크기 | |
| HFID | boot_hfid | 볼륨 부팅과 멀티 볼륨관련된 정보를 담고있는 힙(Heap)파일의 식별자 | |
| 섹터 | DKNPAGES | nsect_total | 볼륨의 현재 총 섹터 수, 볼륨파일의 크기를 결정 |
| DKNPAGES | nsect_max | 볼륨이 확장될 수 있는 최대 크기의 섹터 수 | |
| SECTID | hint_allocsect | 섹터예약시 섹터테이블의 어디부터 탐색할지 캐싱해둔 값 | |
| 시스템 페이지 | DKNPAGES | stab_npages | 섹터테이블이 차지하는 페이지 수 |
| PAGEID | stab_first_page | 섹터테이블의 시작페이지 | |
| PAGEID | sys_lastpage | 마지막 시스템 페이지 (현재 stab_first_page+stab_npages -1) | |
| 체크포인트 | LOG_LSA | chkpt_lsa | 체크포인트 시작점의 LSA, 리커버리분석의 시작점 (ARIES의 master record) |
| 가변길이 변수 | char [1] | var_fields | 가변길이 변수들의 시작점, var_fileds + offsetto* 가 각 가변변수의 위치 |
| INT16 | offset_to_vol_fullname | 볼륨의 절대경로 이름의 offset | |
| INT16 | offset_to_next_vol_fullname | next_volid 볼륨의 절대경로 이름의 offset | |
| INT16 | offset_to_vol_remarks | 볼륨에 대한 코멘트의 offset 코멘트는 볼륨포맷(disk_format())시에 적히는 것으로 유저가 addvoldb를 실행하면서 적는 코멘트나 볼륨의 공간이 가득차 자동으로 새로운 볼륨을 만들어질 경우 적히는 코멘트("Automatic Volume Extension") 등이 들어간다. |
|
| 기타 | INT32 | reserved0/1/2/3 | 미래 확장성을 위한 예약변수들 |
| INT8/32 | dummy1/2 | alignment를 위한 더미변수들 | |
| char [] | magic | 볼륨파일의 매직넘버 |
* 각 변수에 대한 설명을 달아두었긴 했지만, 명확한 이해를 위해서는 각 변수의 값이 언제 설정되고, 어떻게 사용되는지 등을 알아야 한다. 이에 대한 자세한 내용은 각 변수가 이용되는 부분을 설명할 때 다시 살펴보도록 한다.
섹터 테이블 (Sector Table)
섹터 테이블(STAB)은 볼륨 내 모든 섹터들의 사용 여부(예약 여부)를 저장하고 있는 비트맵이다. 섹터 테이블 페이지의 하나의 비트는 하나의 섹터의 예약 여부를 나타낸다. 섹터 테이블은 볼륨 헤더 페이지의 바로 다음 페이지(볼륨의 두번째 페이지, stab_first_page)부터 시작하여 볼륨의 최대 크기(nsect_max)를 커버할 수 있는 만큼의 페이지(stab_npages)를 사용한다. 섹터예약에 관한 연산을 수행할 때, 각 비트를 하나씩 순회하며 연산을 수행할 수도 있지만 큐브리드는 비트들을 DISK_STAB_UNIT (이하 unit, 유닛)이라는 단위로 묶어 관리, 연산하고 불가피할 경우에만 비트를 순회한다. 비트연산을 할 때에 CPU 아키텍쳐등을 고려하여 효율적인 방법으로 처리 할 수 있도록 이러한 처리단위를 제공한다. 정리하자면 섹터 테이블의 비트맵은 여러페이지로 구성되며 각 페이지는 다시 유닛으로 나뉘고, 유닛의 비트들은 각각의 하나의 섹터의 예약 여부를 나타낸다. 섹터 테이블을 읽거나 조작하는 등의 연산은 모두 이 유닛을 기반으로 이루어진다.
* 현재 유닛은 다음과 같이 UINT64형이다. CPU아키텍처나 디자인에 맞춰 이 값을 변경시키면 STAB의 관리 단위를 변경 시킬 수 있다. 주석 또한 이 값의 변경을 통해 유닛단위를 쉽게 변경할 수 있을 것이라 이야기하고 있다.
만약 sector_id가 32100인 섹터에 대한 예약여부를 확인하려할 때, STAB에서 해당 비트의 위치는 어떻게 구할 수 있을까? 이는 마치 초에서 (시,분,초)를 구하듯 (page_id, offset_to_unit, offset_to_bit) 으로 다음과 같이 계산된다.
page_id: (볼륨헤더의 stab_first_page) + sector_id / (페이지의 비트 수)
offset_to_unit: sector_id % (페이지의 비트 수) / (페이지내 유닛의 수)
offset_to_bit: sector_id % (페이지의 비트 수) % (페이지내 유닛의 수)
만약 1KB 페이지, 64bit unit이라면 sector_id 32100인 (3, 117, 36)이 된다. 안타깝게도 페이지의 크기가 2^n형태가 아니기 때문에 OS의 페이지 테이블이나 CPU 캐시처럼 단순 비트 쉬프트연산으로 유닛과 오프셋등을 구할 수 없다. 때문에 비싼 /, % 연산이 사용된다.
* IO 페이지의 크기는 4KB, 16KB 등 2^n형태이더라도 모든 페이지가 공통적으로 페이지타입, LOG_LSA 등의 공간을 이미 예약해두었기 때문에 실제 사용가능한 크기는 이 영역을 제외한 크기이다.
섹터 테이블의 연산
섹터의 예약정보를 조회하거나 예약하려면 섹터테이블의 비트맵을 조작해야한다. 이러한 연산들은 앞서 말한 유닛 단위를 기반으로 이루어지며, 하나의 섹터 비트나 유닛을 참조할 일 보다는 여러 유닛들을 참조하는 경우가 대부분이기 때문에 커서(Cursor, DISK_STAB_CURSOR)와 이터레이션 인터페이스(disk_stab_iterate_units())를 제공한다. 커서는 볼륨 내 한 섹터의 STAB에서의 위치(page_id, offset_to_unit, offset_to_bit)를 가리킨다. 또, 커서가 가리키는 유닛에 대한 연산을 위해 커서가 가리키고 있는 유닛의 포인터(page, unit)를 들고 있다.
typedef struct disk_stab_cursor DISK_STAB_CURSOR;
struct disk_stab_cursor
{
const DISK_VOLUME_HEADER *volheader; /* Volume header */
PAGEID pageid; /* Current page ID */
int offset_to_unit; /* Offset to current unit in page. */
int offset_to_bit; /* Offset to current bit in unit. */
SECTID sectid; /* Sector ID */
// 위의 변수들은 모두 현재 커서가 가리키는 섹터에 대한 정보와 STAB내에서 섹터의 위치
// 아래의 변수들은 위의 변수들이 가리키는 STAB내의 유닛을 참조하기 위한 포인터
PAGE_PTR page; /* Fixed table page. */
DISK_STAB_UNIT *unit; /* Unit pointer in current page. */
};
이터레이션 함수인 disk_stab_iterate_units() 의 선언부는 다음과 같다. (설명에 필요하지 않은 인자들은 제외하였다.)
static int disk_stab_iterate_units (..., DISK_STAB_CURSOR * start, DISK_STAB_CURSOR * end, DISK_STAB_UNIT_FUNC f_unit, void *f_unit_args)
앞서 이야기한 커서 자료형의 start, end와 이터레이션하면서 유닛에 적용할 함수(DISK_STAB_UNIT_FUNC)와 함수의 인자를 매개변수로 받는 것을 볼 수있다. 이 함수는 [start, end) 범위의 유닛을 순회하면서 각 유닛마다 DISK_STAB_UNIT_FUNC함수를 적용 시킨다. 여타 프로그래밍언어에 있는 map() 함수를 생각하면 이해가 쉽다. start, end 커서는 disk_stab_cursor_setat\()) 류의 함수를 통해 STAB의 시작이나 끝, 특정 sector ID로 설정된다. DISK_STAB_UNIT_FUNC* 는 함수포인터로 다음과 같다.
typedef int (*DISK_STAB_UNIT_FUNC) (..., DISK_STAB_CURSOR * cursor, bool * stop, void *args);
disk_stab_iterate_units()에서 이터레이션되어 만나는 각 유닛에 대한 커서를 인자로 받아 사용자가 정의한 작업을 진행한다. 이 때 stop에 true를 넣고 함수를 종료하면, disk_stab_iterate_units() 의 이터레이션이 종료된다. 예를 들어 30개의 섹터를 예약하려 할 때, 이번 유닛에서 30개의 섹터 예약을 모두 완료했다면 더 이상의 작업을 중지하는 종료 조건으로 활용할 수 있다. 이러한 유닛 이터레이션을 통한 연산에는 섹터들 예약, 섹터들 예약 해제, 가용 섹터들의 갯수 확인 등이 있다. 좀 더 확실한 이해를 위해 가용 섹터들의 갯수확인에 사용되는 DISK_STAB_UNIT_FUNC 는 disk_stab_count_free() 와 이에 대한 호출부를 살펴보자.
// free sector의 갯수를 구하는 함수 정의
static int disk_stab_count_free (THREAD_ENTRY * thread_p, DISK_STAB_CURSOR * cursor, bool * stop, void *args)
{
DKNSECTS *nfreep = (DKNSECTS *) args;
/* add zero bit count to free sectors total count */
*nfreep += bit64_count_zeros (*cursor->unit);
return NO_ERROR;
}
// 함수 호출부
int disk_rv_volhead_extend_redo (THREAD_ENTRY * thread_p, LOG_RCV * rcv)
{
...
disk_stab_cursor_set_at_sectid (volheader, volheader->nsect_total - nsect_extend, &start_cursor);
disk_stab_cursor_set_at_end (volheader, &end_cursor);
error_code = disk_stab_iterate_units (thread_p, volheader, PGBUF_LATCH_READ, &start_cursor, &end_cursor, disk_stab_count_free, &nfree);
...
disk_cache_update_vol_free (volheader->volid, nfree);
...
}
호출부의 예는 recovery의 redo phase에 사용되는 함수중 하나인 disk_rv_volhead_extend_redo() 로, 실제로 확장된 볼륨 내의 free setor의 갯수를 디스크 캐시에 업데이트하기 위한 코드이다. 확장하기 전의 위치(volheader->nsect_total - nsect_extend)에 start커서를 두고, stab의 끝에 end커서를를 두고 disk_stab_iterate_units()함수를 호출하여 [start, end)를 순회하며 모든 유닛들에서 0인 비트들의 갯수를 구하는 것을 볼 수 있다.
* 이러한 이터레이션 방식은 파일매니저와 디스크매니저의 여러 곳에서 사용된다. 대표적으로 나중에 살펴볼 파일 매니저의 파일 테이블과 유저 테이블 등에서도 이러한 패턴으로 데이터를 접근, 조작한다.
이어서 다룰 디스크 매니저 내용은 다음과 같다.
- 섹터 예약 및 예약 해제
- 볼륨 확장
